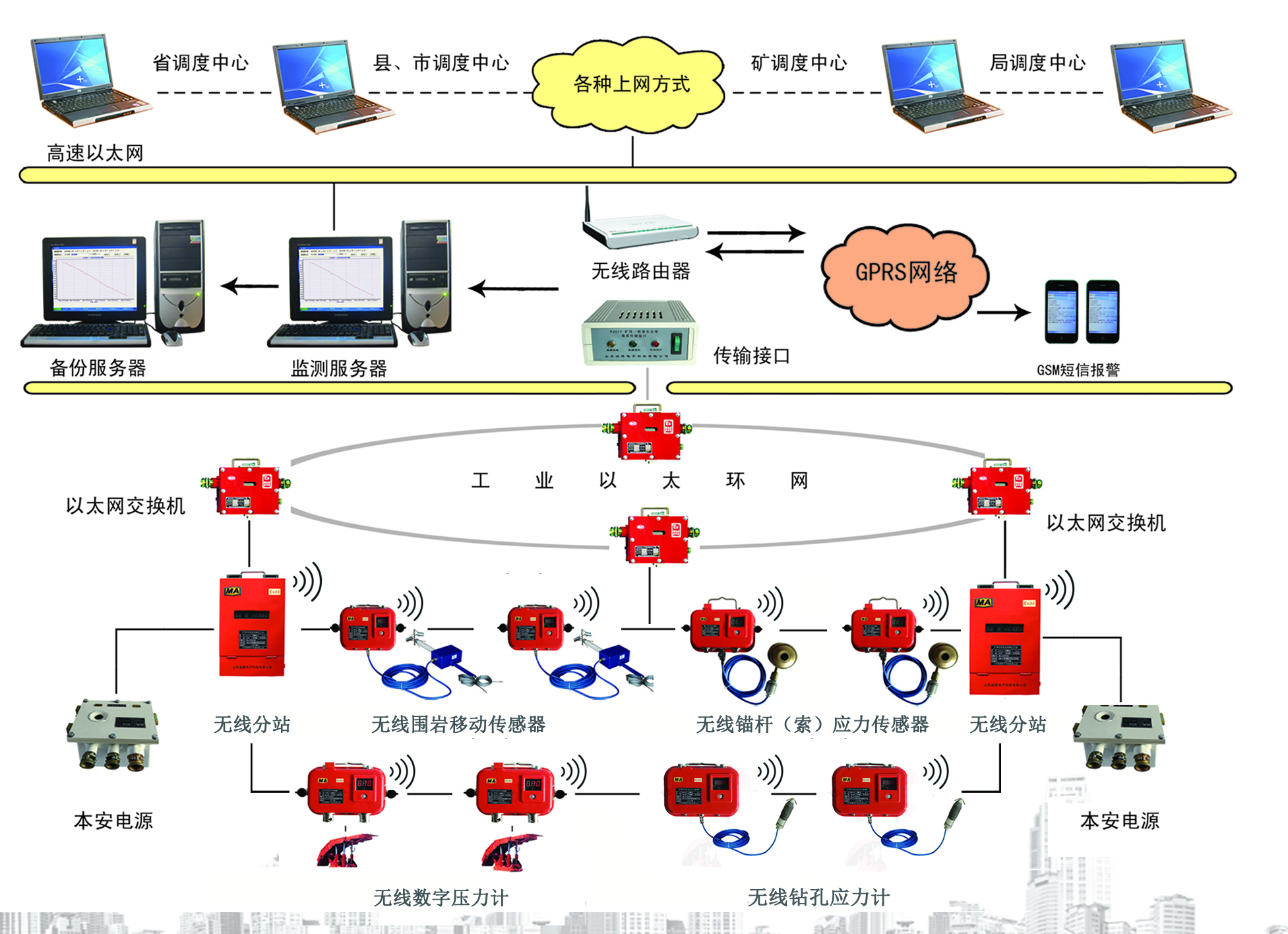

礦用頂板壓力與沖擊地壓無線監測系統是在礦用本安型頂板離層監測系統、礦用本安型支架壓力監測系統和礦用沖擊地壓監測系統的基礎上，根據煤礦發展需求，研發的監控巷道和工作面頂板動態變化，并實時無線傳輸當前離層、壓力和沖擊地壓數據的無線監測系統。
　　◆監測綜采工作面支架和超前支護工作阻力，并能夠現場顯示和報警;
　　◆監測掘進和回采巷道頂板離層位移和速度，并現場報警;
　　◆監測錨網巷道錨桿或錨索的載荷應力;
　　◆監測圍巖或煤體內部應力.
　　支持
　　◆系統支持多種傳輸介質的數據通訊;
　　◆網絡版監測軟件支持多工作站在線監測和信息共享。
　　維護
　　系統嵌入硬件故障診斷功能。若系統接入internet網絡可實現遠程維護功能。
　　實現
　　◆井上計算機動態顯示監測參數，報警;
　　◆井下現場顯示數據和報警;
　　◆監測數據自動記錄存儲;
　　◆連續監測曲線顯示，分析;
　　◆歷史數據查詢及報表輸出;
　　◆綜合分析及頂板安全評估分析;
　　◆網絡用戶Web訪問模式在線動態監測;
　　◆數據庫數據信息共享;
　　◆監測日報網上報表;
　　◆重要事件的GPRS短信尋呼功能;
　　◆監測點空間數據GIS模擬圖形顯示?！?/p>
　　主要技術特點
　　◆該系統是專用于煤礦頂板安全的監測系統，系統采用了開放性的網絡結構。
　　◆支持多類型參數監測和分析。
　　◆該系統具有靈活的配置模式，適用于井下不同的開采條件的測區，測點布置。
　　◆該系統配置的監測傳感器是針對煤礦井下設計的，具有安全，低功耗，安裝方便和可重復使用等特點。
　　◆該系統兼容大多數煤礦安全監測系統。傳輸接口支持電話線，光纜專線，以太網交換機。
　　◆支持局域網，客戶端，Web模式。
　　◆專業化的監測分析軟件采用C/S+B/S結構。
　　系統主要技術指標
　　系統分站容量：1-16個(通訊分站)
　　巡測周期：5秒/分站
　　傳輸接口：⑴RDS-100(SRM)串行異步電話線
　?、芆PTS光纖專線(單模)
　　⑶NPORT以太網(TCP/IP)，RJ45接口
　　系統通訊距離：<20km(電纜);<50km(單模光纖)
　　通訊速率： 600-19200bps
　　站點容量：<1000點
　　參數量程：工作阻力：0-60Mpa
　　離層位移：0-300mm
　　錨桿應力：0-250KN
　　鉆孔應力：0-15Mpa
　　離層測量深度：0-20m
　　鉆孔應力測量深度：0-30m
　　防爆形式：本質安全型"Exib1”
