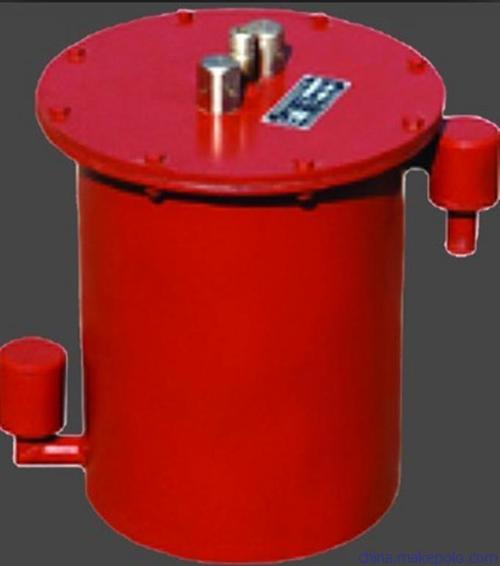

CWG-FY負壓自動放水器主要由通大氣閥、負壓平衡管、托盤、側導向桿、磁鐵、中心導向桿、外筒、放水閥保護罩、放水閥、導向座、浮漂、進水閥等組成。
CWG-FY負壓自動放水器技術指標
型號 CWG-FY
適用負壓范圍：0～-0.09Mpa
自動放水速度：7L/min(間歇放水)
外形尺寸(長×寬×高)： 415*330*440 mm
重 量： 約31kg
CWG-FY負壓自動放水器安裝使用方法
1. 自動放水器安裝在管路的低洼處。
2. CWG-ZY型正壓自動放水器的進水管直接與抽放管路連接(管路下部焊一節2'短節)
3. CWG-FY型負壓自動放水器的安裝地點管路上部焊上一個1/2'的管短節(如果是吊起來的管路，可以在管路中心線以上任何位置)，下部焊接一個1.5'的管短節
4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。
5.連接管可以用夾布膠管或鋼管.
6.如果抽放管路內臟污較多，在管路與放水器之間要安裝一個沉淀器，沉淀器由用戶自備。沉淀器一個進水口(1.5')，一個出水口(3/4')，只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安裝沉淀器。
7.放水器進水口必須低于管路底部。
8.放水器中心線要盡量鉛直，與水平垂直偏差在±10°。
